Computherm Q5RF termosztát


Részletek:

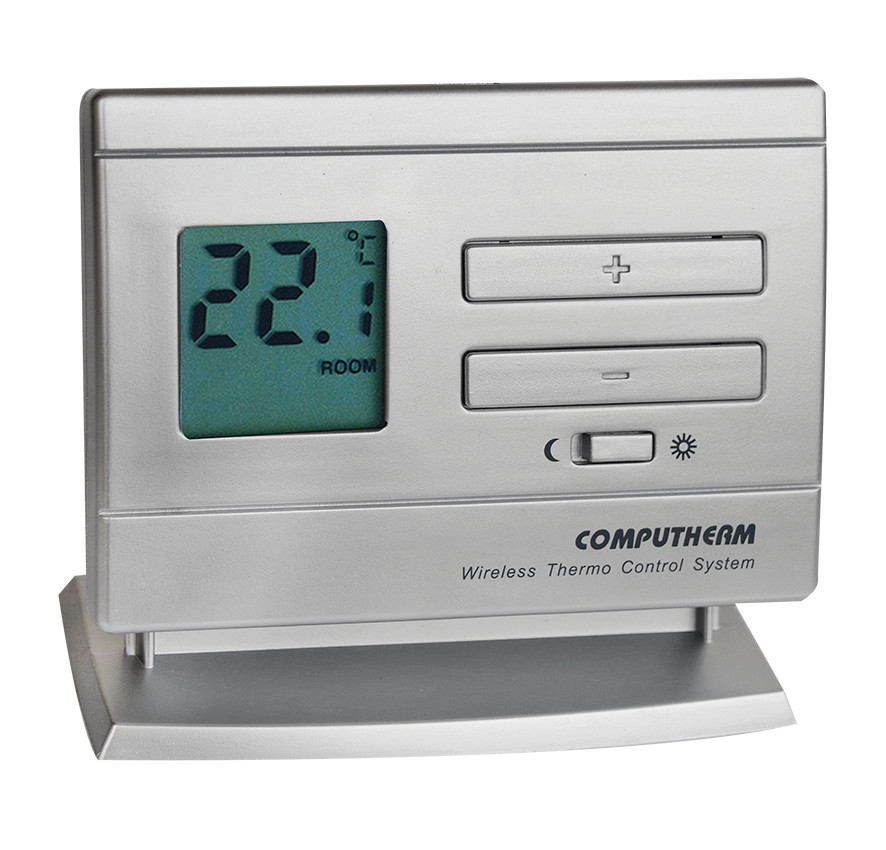

A COMPUTHERM Q5RF típusú kapcsoló üzemű, multizónás, vezeték nélküli szobatermosztát a Magyarországon forgalomban lévő kazánok és klímaberendezések túlnyomó többségének szabályozására alkalmas. Egyszerűen csatlakoztatható bármely, kétvezetékes szobatermosztát csatlakozási ponttal rendelkező gázkazánhoz vagy klímaberendezéshez, függetlenül attól, hogy az 24 V-os vagy 230 V-os vezérlőáramkörrel rendelkezik.

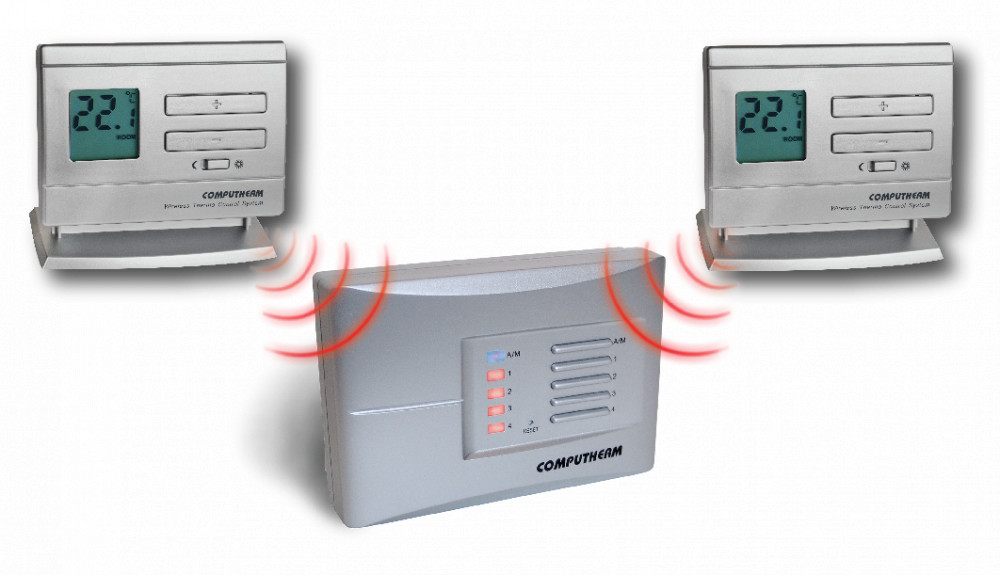

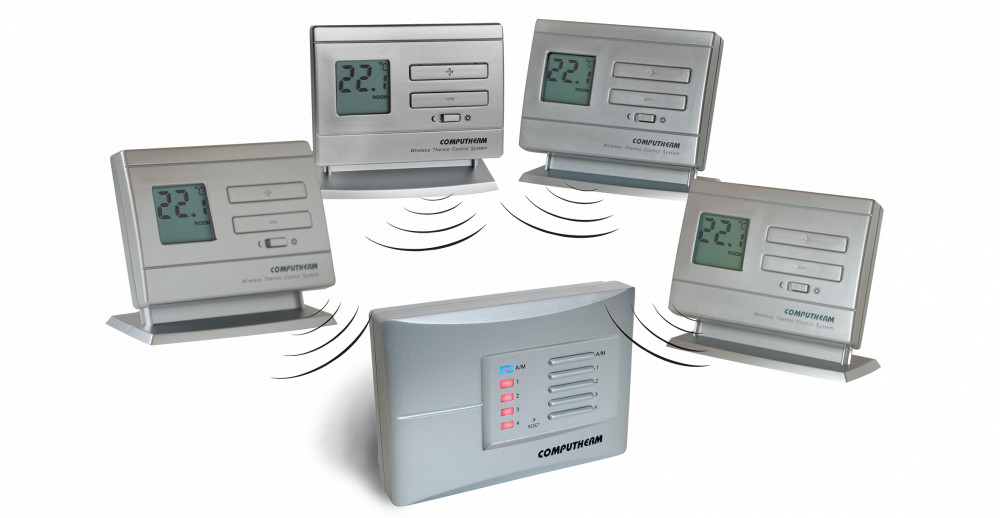

A készülék alapcsomagja két termosztátot és egy vevőegységet tartalmaz. Igény esetén további két COMPUTHERM Q5RF (TX) és/vagy COMPUTHERM Q8RF (TX) termosztáttal is bővíthető. A COMPUTHERM Q5RF 1-es zónájával összehangolt termosztát egyidőben összehangolható egy COMPUTHERM Q1RX vezeték nélküli dugaljjal, így egyidőben egy különálló készülék vezérlése is megvalósítható (pl.: kazán indítása mellett szivattyú indítása). A vevőegység fogadja a termosztátok kapcsolójeleit, vezérli a kazánt és parancsot ad a termosztátokhoz tartozó fűtési zónaszelepek (max. 4 zóna) nyitására/zárására. Az egyes zónák külön-külön, vagy akár egyszerre is üzemeltethetők. Ez lehetőséget biztosít arra, hogy mindig csak azok a helyiségek legyenek fűtve, melyekre éppen szükség van.

A termosztátok a hatótávolságon belül szabadon hordozható. A kapcsolatot a kazánnál elhelyezett vevőegységgel vezeték nélküli (rádiófrekvenciás) összeköttetés biztosítja, így a termosztátok és a kazán között nincs szükség vezeték kiépítésére. Az egységek gyárilag összehangolt és saját biztonsági kóddal rendelkeznek, mely garantálja a készülék biztonságos működését.

Olyan helyre ajánljuk, ahol nincs szükség programozhatóságra, de szükség van a fűtési rendszer zónákra bontására, továbbá fontos a pontos hőmérséklet-mérés és hőfokbeállítás, a hordozhatóság, valamint a kapcsolási pontosság.

Fontosabb funkciók:

• Több zónás fűtési rendszer vezérlése
• A termosztátok a hatótávolságon belül szabadon hordozhatók
• Pontos hőmérséklet-mérés
• Komfort és takarék hőmérséklet közötti egyszerű váltás
• Kiválasztható kapcsolási érzékenység
• Belső hőmérő kalibrálása
• Hűtés és fűtés üzemmódok közötti egyszerű váltás

Műszaki adatok:

A termosztátok (adók) legfontosabb műszaki adatai:

• Beállítható hőmérséklet tartomány: 5 – 40 °C (0,5 °C-os lépésekben)
• Hőmérséklet mérési tartomány: 3 – 45 °C (0,1 °C-os lépésekben)
• Hőmérséklet mérési pontosság: ±0,5 °C
• Hőmérséklet kalibrálási tartomány: kb. 3 °C
• Választható kapcsolási érzékenység: ±0,1 °C; ±0,2 °C
• Telepfeszültség: 2 x 1,5 V AA méretű ALKÁLI ceruzaelem (LR6)
• Működési frekvencia: 868,35 MHz
• Hatótávolság: kb. 50 m nyílt terepen

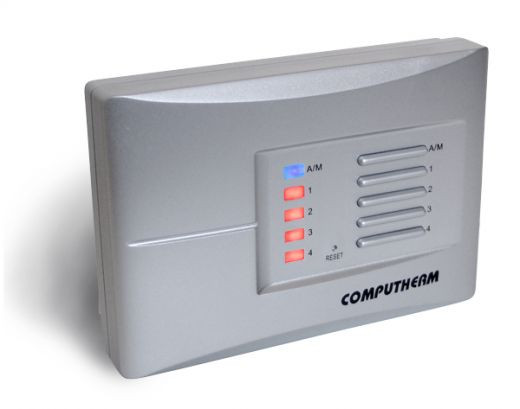

A vevőegység legfontosabb műszaki adatai:

• Tápfeszültség: 230 V AC, 50 Hz
• Kazánvezérlő relével kapcsolható feszültség: 24 V AC/DC … 250 V AC, 50 Hz
• Kazánvezérlő relével kapcsolható áramerősség: 6 A (1 A induktív terhelés)
• Zónakimenetek feszültsége: 230 V AC, 50 Hz
• Zónakimenetek terhelhetősége: 1 A (0,5 A induktív terhelés)
